Cara Mudah Belajar Auto Cad 2D & 3D. part 1



Apakah anda sudah siap berkreatifitas sendiri dengan menterjemahkannya melalui gambar?

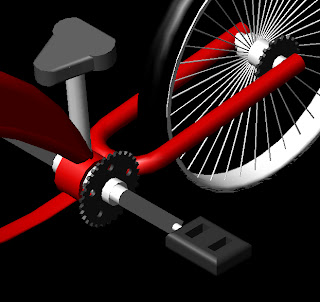

Gambar diatas adalah gambar yang dibuat dengan menggunakan Auto Cad 2006. Apakah anda ingin bisa membuat gambar seperti gambar diatas?

kita mulai dari Dasar-dasar dulu yak... :D


CARA MUDAH BELAJAR AUTO CAD 2D & 3D. PART 1

Tips pertama anda harus menguasai program office, ataupun windows. Bila tidak
maka anda akan kesulitan dan tidak akan bisa mengikuti pelajaran AutoCAD.
Banyak sekali saya temui kasus dimana orang yang mengikuti kelas CAD akhirnya
harus berhenti karena tidak menguasai mouse, cara mengklik kanan ato kiri. Dan
tidak bisa membedakan apa itu menu, toolbar dalam program berbasis
windows.Terus cara menyimpan, membuka dan mencari tempat penyimpanan file
juga belum bisa.
Maka sangat penting bagi anda untuk mahir dalam mengoperasikan keahlian dasar
dalam pengoperasian komputer, dan ini biasanya di bahas dalam program kelas
Windows office. Jadi persiapkan diri anda semaksimal mungkin untuk menguasai
cara pengoperasian windows tingkat dasar sebelum anda mempelajari AutoCAD.
Tips beikutnya Mengenal Interface AutoCAD.


MENGENAL INTERFACE AUTOCAD

Tunggu sampai proses selesai, kalo dah selesai maka yang kita hadapin sekarang dinamakan
interface. Beberapa bagian dari interface yang penting untuk diketahui dan dikuasai oleh
pemula adalah:
title bar
menu bar
tool bar
normal pointer
comand script
panel bar

sedangkan yang digunakan sebagai tempat untuk menggambar adalah layar warna hitam
yang disebut model, dan model ini bisa kita ganti ke layout diatas (command script) yang
digunakan untuk mengeplot gambar (mencetak gambar).
Kebetulan yang jadi contoh CAD 2006, klo pake yang 2007 keatas ganti interfacenya ke
clasiccal CAD oc!!!!


MENGENAL TOOLBAR YANG SERING DIGUNAKAN

Kemarin kita sudah mengenal bagian interface ato lingkungan kerja di Autocad, nah dalam
tips berikut kita bahas sedikit toolbar yang sering digunakan untuk menggambar object 2D.
Toolbar yang sering digunakan adalah sebagai berikut:


Seperti program lainnya yang berbasis windows. Toolbar standar digunakan untuk membuat
layar kerja baru, membuka, menyimpan file, etc. nah di autocad toolbar di atas mulai
gambar tangan (PAN) digunakan menggeser objek ato kalo pake mouse tekan tombol scrool
bar. toolbar selanjutnya adalah untuk zoom gambar ato bisa juga di wakili oleh scrool bar, ke
atas memperbesar gambar dan kebawah mengecilkan gambar.




Toolbar untuk menggambar objek mulai dari garis dst, terletak sebelah kanan layar anda



Toolbar untuk memodifikasi objek mulai dari menghapus object terletak sebelah kiri layar anda



sedangkan yang digunakan sebagai tempat untuk menggambar adalah layar warna hitam
yang disebut model, dan model ini bisa kita ganti ke layout diatas (command script) yang
digunakan untuk mengeplot gambar (mencetak gambar).
Kebetulan yang jadi contoh CAD 2006, klo pake yang 2007 keatas ganti interfacenya ke
clasiccal CAD oc!!!!


MENGENAL TOOLBAR YANG SERING DIGUNAKAN

Kemarin kita sudah mengenal bagian interface ato lingkungan kerja di Autocad, nah dalam
tips berikut kita bahas sedikit toolbar yang sering digunakan untuk menggambar object 2D.
Toolbar yang sering digunakan adalah sebagai berikut:
Seperti program lainnya yang berbasis windows. Toolbar standar digunakan untuk membuat
layar kerja baru, membuka, menyimpan file, etc. nah di autocad toolbar di atas mulai
gambar tangan (PAN) digunakan menggeser objek ato kalo pake mouse tekan tombol scrool
bar. toolbar selanjutnya adalah untuk zoom gambar ato bisa juga di wakili oleh scrool bar, ke
atas memperbesar gambar dan kebawah mengecilkan gambar.
Toolbar untuk menggambar objek mulai dari garis dst, terletak sebelah kanan layar anda.
Toolbar untuk memodifikasi objek mulai dari menghapus object terletak sebelah kiri layar
anda
Toolbar untuk memodifikasi properties objek seperti warna, bentuk garis dan ketebalan garis
objek terletak sebelah atas layar anda.


MENAMPILKAN DAN MENYEMBUNYIKAN TOOLBAR YANG
DIBUTUHKAN
Bila anda menguasai program windows office dengan baik maka untuk menampilkan dan
menyembunyikan toolbar yang kita butuhkan bukanlah persolan yang sulit, karena caranya
persis sama yaitu, Klik kanan di salah satu toolbar, maka akan muncul list toolbar.
Anda perhatikan list toolbar yang ada tanda centangnya berarti toolbar tersebut ditampilkan dlayar begitu juga sebaliknya.


ALAT BANTU GAMBAR DI AUTO CAD


Dalam menggambar di autoCAD ada beberapa alat bantu yang perlu kita ketahui dan kuasai.
Alat bantu ini biasa saya sebut panel letaknya ada di bawah layar kerja autoCAD. berikut ini
adalah bentuknya:
Semua alat bantu ini penting kita ketahui fungsi dan kegunaannya biar dalam menggambar
di autocad jadi mudah. Pertama anda perhatikan panel yang menjorok ke dalam, ini artinya
Panel Autocad sedang "AKTIF/ON". Bila sedang tidak aktif panel Autocad kelihatan datar.
Setiap panel autocad ini bisa kita atur, caranya:
Klik Kanan pada panel yang akan diatur> klik setting.
maka akan muncul sebuah jendela tempat kita mengatur panel tersebut.
sedangkan fungsi dan kegunaan panel autocad ini adalah sebagai berikut:




1. SNAP : Bila panel ini aktif maka Pointer mouse anda akan meloncat‐loncat dalam
bidang kerja autocad.
2. GRID : Bila panel ini aktif maka bidang kerja autocad anda akan menjadi kertas
millimeter blok.
3. ORTHO : Bila panel ini aktif maka anda hanya bisa membuat garis lurus vertikal dan
horizontal dalam bidang kerja autocad.
4. POLAR : Bila panel ini aktif maka bisa membantu anda dalam membuat garis dengan
besar sudut tertentu dalam bidang kerja autocad.
5. OSNAP : Bila panel ini aktif maka akan memudahkan anda mencari titik tangkap
sebuah objec yang akan anda gambar dalam bidang kerja autocad. Saya sarankan
anda untuk selalu mengaktifkan semua objec osnap bila anda menggambar dalam
bidang kerja autocad.
Cara mengaktifkan semua objec osnap: Klik Kanan Panel Osnap> Klik Setting>Klik
Sellect All>Ok

6. OTRACK : Bila panel ini aktif maka anda akan mudah menemukan titik pusat sebuah
object dalam bidang kerja autocad karena ada garis bantu putus‐putus yang dihasilkan
oleh panel otrack ini.
7. DYN : Bila panel ini aktif maka anda tidak perlu mengetikkan tanda @ dalam
mengetikkan koordinat dalam bidang kerja autocad.8. LWT : Bila panel ini aktif maka ketebalan garis yang anda pilih melalui toolbar properties
akan dimunculkan dalam bidang kerja autocad.
9. MODEL : Bila panel ini anda klik maka anda berada pada kertas (Paper) layout bidang
kerja autocad.

"Saya harap anda cukup jelas dengan penjelasan fungsi panel sebagai alat bantu dalam bekerja di
autocad silakan anda praktekkan sendiri dan semakin sering anda mencoba maka saya yakin
anda akan semakin mahir".


Jangan anggap remeh kutipan di atas.
Part1 selesai..
Mari kita lanjutkan ke part-part berikutnya hingga Bab 3D Cad.
